LLM630 Compute Kit
SKU:K143
説明
LLM630 Compute Kitは、AI 大規模言語モデル推論開発プラットフォームであり、エッジコンピューティングやスマートインタラクション用途向けに設計されています。本キットのメインボードは愛芯AX630C SoC プロセッサを搭載し、3.2TOPs@INT8 演算力の高効率NPUを内蔵。強力な AI 推論能力によって、高度なビジョン（CV）＆大規模言語モデル（LLM）タスクを効率的に処理し、各種スマートアプリケーションの要求に対応します。メインボードはさらに JL2101-N040C ギガビットイーサネットチップ、ESP32-C6 無線通信チップを備え、Wi-Fi 6（2.4GHz）を対応したネットワークカードとして高速データ転送が可能。Wi-Fi と有線 Ethernet のブリッジ機能も実現しています。有線で大容量データをやりとりしたり、無線でサーバや他端末とリアルタイムに連携可能で、いずれの通信パターンでも安定・高速なデータインタラクションを保証します。SMA アンテナ端子も搭載し、無線信号の安定性・通信距離を向上させ、複雑なネットワーク環境でも安心して利用できます。内蔵4GB LPDDR4メモリ（2GB ユーザー用＋2GB ハードウェア加速用）、32GB eMMCストレージで、複数モデルの並列ロード・推論をサポートし、高効率なタスク処理が可能です。
メインボードと完璧にマッチするベースボードは、LLM630 Compute Kit の拡張性と応用力を大きく高めます。BMI270 6 軸センサーを内蔵し、正確な姿勢検知や動作検出が可能。NS4150B D 級アンプに加えマイク・スピーカー端子により高品質の音声入力・出力、全二重通信を実現し、ユーザーインタラクションを強化します。さらにダブル HY2.0-4P ポート、LCD/DSI および CAM/CSIMIPI 端子を実装し、ディスプレイやカメラなど周辺機器の拡張が可能。外部アンテナ端子＆ギガビットイーサネットポートも持ち、柔軟なネットワーク・無線性能を確保。ユーザーボタンで電源 ON/OFF やモード切替も行え、使い勝手と応答性を向上しています。
ベースボードには充電 ICとバッテリー端子があり、カスタムバッテリーで長時間安定動作を実現。バッテリー監視 ICで残量も常時モニター。microSD カードスロットでストレージ拡張・AI モデルアップデートにも対応予定。ダブルUSB Type-C 端子は迅速なデータ通信とOTG 機能があり、外部機器との連携に優れています。
LLM630 Compute Kit はStackFlow フレームワークをサポート。開発者は数行のコードでエッジ AI アプリケーションを素早く構築でき、各種 AI タスクも即座に起動可能。ビジョン認識・音声認識・テキスト→音声・ウェイクワードなど多種 AI 機能をサポート、単独呼び出し・パイプライン自動転送の両方に対応。Yolov11 DepthAnything 等のビジョンモデル、InternVL2.5-1B 多モーダル大規模モデル、Qwen2.5-0.5/1.5B・Llama3.2-1B 大規模言語モデル、Whisper・Melotts 音声モデルなど最新 API にも対応（ホットアップデート可）、順次新しいモデルにも対応予定。AI 認識・解析の普及を後押しし、技術進展やコミュニティ動向にも即応します。
LLM630 Compute Kit はセキュリティ監視、スマート販売、スマート農業、スマートホーム制御、インタラクティブロボット、教育など幅広い分野で、強力な演算能力と柔軟な拡張性を提供します。
特徴
- 愛芯元智 AX630C SoC
- 3.2TOPs @ INT8 演算能力
- ギガビットイーサネット通信
- ESP32-C6 ネットワークカード
- ディスプレイ端子（DSI）
- カメラ端子（CSI）
- 充電 IC・バッテリー監視 IC 搭載
- マイク・スピーカー端子内蔵
- microSD スロット
- オンボード 32GB eMMC＆4GB LPDDR4 メモリ
- OTG 機能サポート
- SMA アンテナ端子
- デュアル USB Type-C ポート
- ユーザーボタン
- ダブル HY2.0-4P ポート
- 6 軸ジャイロ
- 開発プラットフォーム
- StackFlow
含まれるもの
- 1 x LLM630 Compute Kit
- 1 x SMA 2.4GHz Wi-Fi アンテナ
- 1 x ヒートシンク
- 4 x EVA フォーム脚パッド
アプリケーション
- スマートホーム
- セキュリティ監視
- スマート販売
- スマート農業
- インタラクティブロボット
- 教育・学習プラットフォーム
仕様
| 仕様 | パラメータ |
|---|---|
| SoC | AX630C@デュアルコア Cortex-A53、動作周波数 1.2 GHz |
| NPU | 3.2 TOPs @ INT8（最大 12.8 TOPs @ INT4） |
| RAM | 4GB LPDDR4（2GB システムメモリ + 2GB ハードウェアアクセラレーション専用メモリ） |
| eMMC | eMMC5.1 @ 32GB |
| 有線ネットワーク | JL2101B-N040C @ 1GbE |
| 無線ネットワーク | ESP32-C6 @ 2.4 GHz Wi-Fi |
| USB-UART | CH9102F @ USB - シリアルポート |
| USB-OTG | USB 2.0 ホストまたはデバイス |
| アンテナ端子 | SMA インナーホール |
| オーディオ端子 | MIC および SPK ヘッダー 5P @ 1.25mm |
| ディスプレイ端子 | MIPI DSI 1x 2 レーン 最大 1080p @ 30fps @ 1.25mm |
| コネクタ型番 | ⑤（オーディオインターフェース / Audio）：1.25-5P ⑥（機能拡張インターフェース / FUNC）：1.25-8P ⑦（バッテリー電源インターフェース / BAT）：1.25-2P |
| カメラ端子 | MIPI CSI 1x 4 レーン 最大 4K @ 30fps @ 1.25mm |
| バッテリー管理 | AW32001ECSR 充電チップ、BQ27220YZFR 電池残量検出チップ |
| バッテリー端子 | 1.25mm 規格バッテリー端子 |
| 接続可能バッテリー仕様 | 3.7V リチウムバッテリー（リチウムイオンまたはリチウムポリマー） |
| USB 端子 | USB Type-C 端子 2 個（データ転送、OTG 機能） |
| USB 電源入力 | 5V @ 2A |
| USB Type-C 端子 | PortA ヘッダー 4P @ 2.0mm（I2C） PortC ヘッダー 4P @ 2.0mm（UART） |
| 外部ストレージ拡張 | microSD カードスロット |
| 外部機能端子 | FUNC ヘッダー 8P @ 1.25mm システムウェイクアップ、電源管理、外部 LED 制御、I2C 通信等 |
| ボタン | ボタン 2 個、電源オン / オフ、ユーザーインタラクション、およびリセット機能 |
| センサー | BMI270 @ 6 軸 |
| 動作温度 | 0°C ~ 40°C |
| 製品サイズ | 90.3 x 31.6 x 12.0mm |
| 梱包サイズ | 133.0 x 83.0 x 17.0mm |
| 製品重量 | 23.6g |
| 梱包重量 | 68.1g |
操作説明
電源操作
- USB 給電時：
- PWR/BOOT ボタン長押しで青色 LED 点滅：ダウンロードモード
- PWR/BOOT ボタン短押し：リセット
- バッテリー単体給電時：
- PWR/BOOT 短押し：電源オン／リセット
- PWR/BOOT ダブルクリック：電源オフ

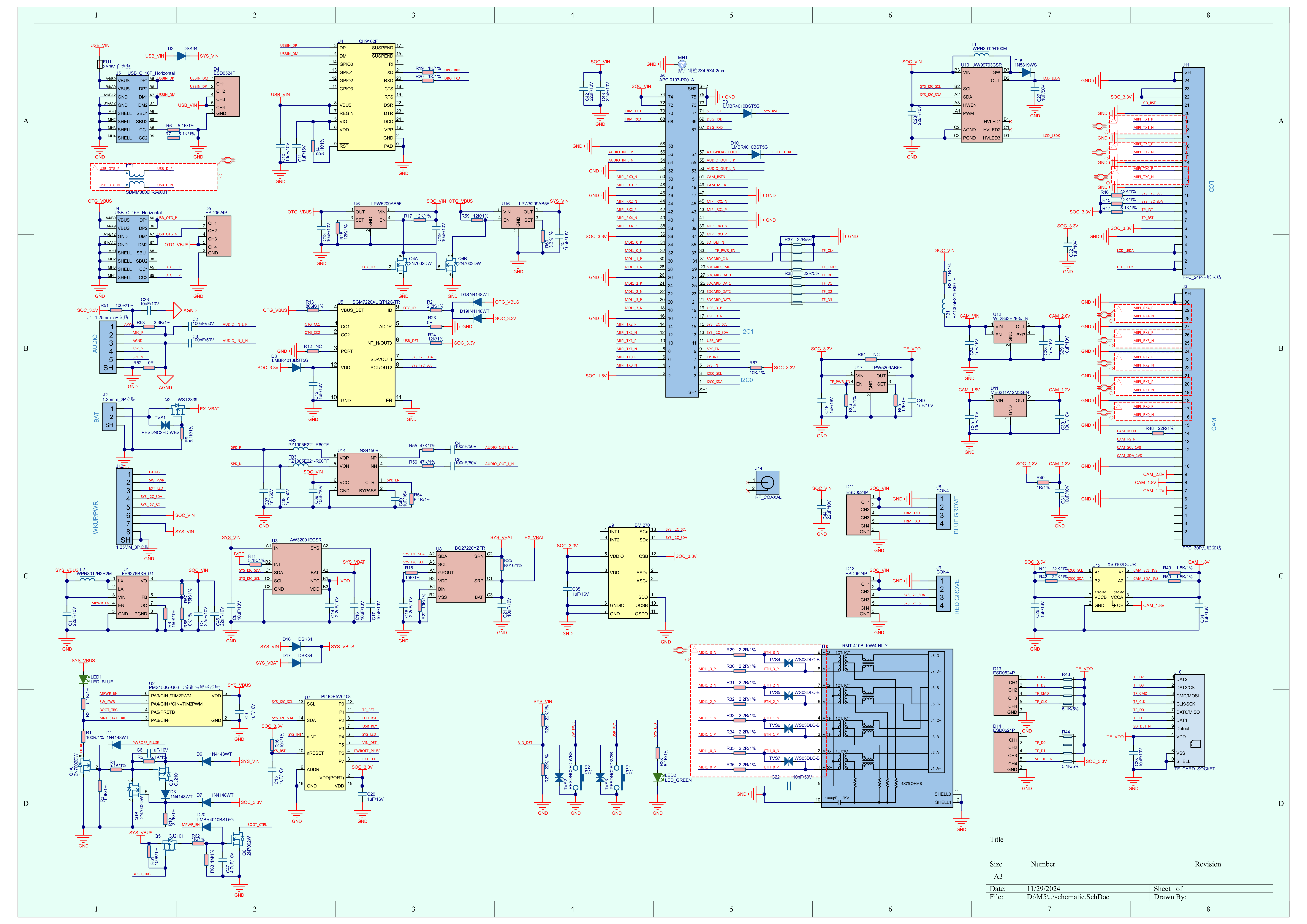

回路図
ピンマップ
製品サイズ
3D
データシート
ソフトウェア
クイックスタート
- LLM630 Compute Kit ADB / SSH / UART 接続デバッグ
- LLM630 Compute Kit ソフトウェア更新
- LLM630 Compute Kit イメージベース更新
- LLM630 Compute Kit StackFlow API LLMデモ
- LLM630 Compute Kit Jupyter Notebook
その他
開発フレームワーク
開発資料
- AX630C Databrief
- Module LLM JSON API ドキュメント
- Module LLM AX630C API ドキュメント
- Module LLM AX620E MSP/Sample
- Module LLM Linux Kernel 4.19.125-head
- AXERA LLM Example
- AXERA CV Example
- Module LLM 大規模モデル ビルドガイド
動画
- LLM630 Compute Kit 製品紹介・事例デモ
